Obsah kapitoly:

  1. Základní informace o panelu Vrstvy mapy
  2. Vlastnosti vrstvy
  3. Téma vrstvy
  1. Základní informace o panelu Vrstvy mapy

→ zpět na obsah kapitoly


Panel Vrstvy mapy  zobrazuje dostupné grafické vrstvy pro danou mapovou aplikaci.

Panel umožňuje nastavit vlastnosti vrstev (Výběr, Popis, Legenda, Téma a průhlednost).

Jedná se o podobný nástroj jako Ovladač vrstev v desktop Kompas 5 s funkcionalitou přizpůsobenou webové aplikaci.

Pořadí vrstev nelze měnit přímo v prostředí webové aplikace. Toto a další nastavení projektů je možné pouze prostřednictvím úpravy v desktop GIS Kompas5.

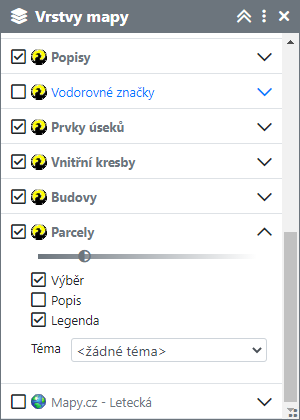

panel Vrstvy mapy ve webové aplikaci


  1. Vlastnosti vrstvy

→ zpět na obsah kapitoly


Pro databázové vrstvy  lze na panelu Vrstvy mapy nastavovat řadu vlastností jako je Výběr, Viditelnost, Průhlednost, Popis, Legenda nebo Téma.



kliknutí na zvýrazněnou ikonu rozbalí vlastnosti vrstvy

opětovné kliknutí na ikonu vlastnosti vrstvy opět sbalí

    • Viditelnost

 Zapne  nebo vypne  zobrazení vrstvy v mapě.
💡  tlačítko pro Viditelnost vrstvy se nachází vlevo od názvu vrstvy

    • Průhlednost

Umožňuje nastavit průhlednost vrstvy pomocí posuvníku  .

💡  vlevo je vrstva zcela neprůhledná, vpravo zcela průhledná

    • Výběr

 Zapne  nebo vypne  možnost výběru objektů dané vrstvy v mapě.

💡  Výběr musí být povolen, chcete-li vybírat objekty v mapě např. pro zobrazení jejich negrafických údajů na panelu Info nebo ve Formuláři objektu

    • Popis

 Zapne  nebo vypne  zobrazení popisu objektů dané vrstvy mapy (popisy lze nastavovat pouze prostřednictvím úpravy projektu v Kompas5).

💡  Obsah a způsob zobrazení popisů lze nastavit pouze při úpravě projektu v programu Kompas5

    • Legenda

 Zapne  nebo vypne  zobrazení tématu dané vrstvy na panelu Legenda.

    • Téma

Kliknutí  na  umožňuje vybrat způsob grafického zobrazení objektů dané vrstvy z dostupných témat nebo nastavit vrstvě vlastní barvu.

💡  Dostupná témata jsou definována ve zdrojové databázi a lze je vytvářet a upravovat pouze v programu Kompas5


Pro vrstvy webových služeb  je možné nastavovat pouze Průhlednost.

nastavení vlastností vrstvy webové služby


  1. Téma vrstvy

→ zpět na obsah kapitoly


Téma určuje způsob grafického zobrazení objektů vrstvy (např. barvu, výplň, velikost nebo popis) na základě jejich negrafických údajů.

💡  Témata slouží k obarvení objektů v mapě tak, aby z nich na první pohled byla zřejmá jedna z jejich vlastností, např. vlastník pozemku, kategorie komunikace, typ svítidla nebo druh stoky.

Dostupná témata jsou definována ve zdrojové databázi a lze je vytvářet a upravovat pouze v programu Kompas5

Je-li ve Vlastnostech vrstva zaškrtnuta možnost Legenda, projeví se Téma se automaticky také na panelu Legenda

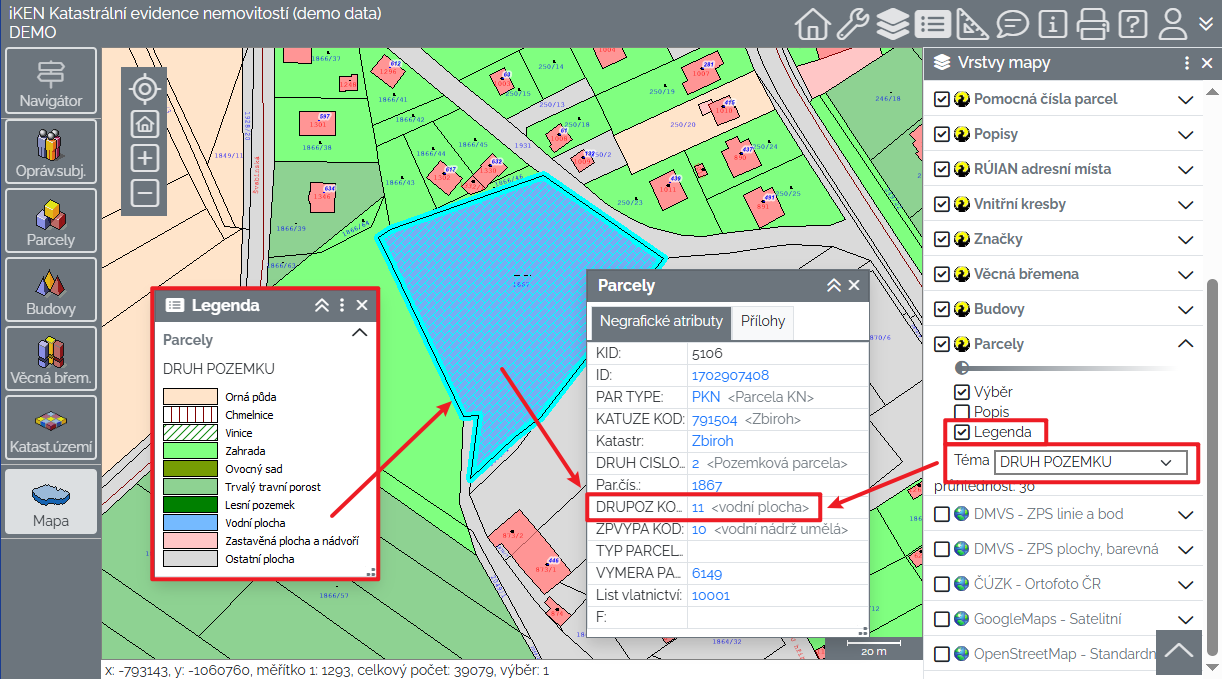

Téma DRUH POZEMKU na vrstvě Parcely obarví jednotlivé objekty parcel podle hodnoty atributu "DRUPOZ_KOD" (kód druhu pozemku)
